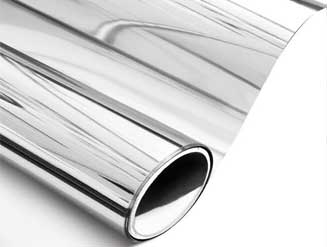

復合鋁箔采用4.5-8微米的PET/PP/PI等高分子薄膜作為基材，通過PVD工藝在其兩側沉積一層約1微米的鋁層，形成“鋁-高分子-鋁”的三明治結構。

其核心價值在于：

1. 極高的沉積速率與產能：?電阻蒸發可以將鋁材瞬間加熱至熔融、汽化，產生極高的鋁原子流，實現遠超濺射的沉積速率，非常適合大規模生產。

2. 極低的設備與運營成本：?電阻蒸發源結構簡單，電源功率要求遠低于同產能的濺射電源，設備投資和電力消耗成本顯著降低。

3. 優異的膜層純度：?過程無濺射氣體（如氬氣）引入，沉積的鋁膜純度高，本征導電性更好。

4. 低粒子損傷：?蒸發粒子主要為中性原子，能量低，對聚合物基材的等離子體轟擊損傷和輻照損傷極小，特別有利于保護熱敏性基材（如PP）的機械性能。

PVD工藝流程

1. 放卷：?在真空鎖室內裝入基材卷。

2. 預抽與傳輸：?經一級真空室預抽后，薄膜進入高真空主腔室。

3. 等離子體清潔：?薄膜首先通過在線等離子體體清潔站，雙面同時被活化。

4. 雙面沉積：?活化后的薄膜緊貼冷卻輥，依次通過上、下對稱布置的多個電阻蒸發源區。鋁絲被持續送入蒸發舟，汽化的鋁原子向上、下方向的薄膜表面沉積。

5. 膜厚監測：?集成非接觸式光學監控或石英晶振片，實時監測膜厚并反饋控制送絲速率。

6. 冷卻與收卷：?完成沉積的薄膜經過后續冷卻段，最終在出口真空鎖室收卷。

?
